Dometic Furnace Model DFMD30151 Tune-Up Kits
Kit #1 Is Only Applicable To Serial Numbers Before 72489156
Tune-Up Kit #1 Includes (individual part links in blue):
Kit #2 Is Only Applicable To Serial Numbers After 72489156
Tune-Up Kit #2 Includes (individual part links in blue):
______________________________________________________

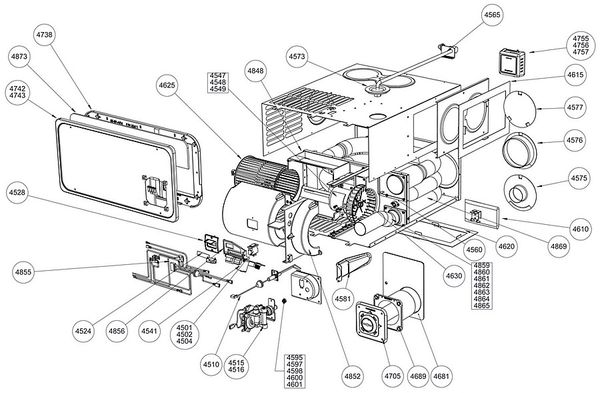

Dometic Furnace Model DFMD30151 Exploded Parts View Links
Click The Down Arrow To View The Complete Parts List
*Not Shown* Blower Motor / Combustion Wheel / Blower Wheel Kits 30722/33128/33126
Item #4501 10 Amp Circuit Breaker 30335
Item #4510 Electrode 35100
Item #4516 Gas Valve 31098
Item #4524 OEM Sail Switch 31094 NLA (Replaced By P# 31094MC)(SN 72489156 & Before)
Item #4524 OEM Sail Switch 33082 (New P# 36165)(After SN 72489156)
Item #4528 Sail Switch Mount 33053
Item #4541 OEM Ignition Board 31501
Item #4541 After-Market Ignition Board 31501MC
Item #4548 OEM Blower Motor 30722
Item #4548 After-Market Blower Motor 30722MC
Item #4560 Limit Switch 31091
Item #4565 Manifold Extension Assembly 35712 (Non Stocked Item)
Item #4575 2 Inch Duct Adapter 36688
Item #4576 4 Inch Duct Adapter 31474
Item #4577 4 Inch Duct Cover Plate 31361
Item #4581 Burner Assembly 30268
Item #4597 Orifice (#52 LP) 31081
Item #4610 Casing Leg 31244 (Non Stocked Item)
Item #4615 Vertical Adapter Plate 30205 (Non Stocked Item)
Item #4620 Horizontal Adapter Plate 30261
Item #4625 Blower Wheel w/ Clamp 33126
Item #4630 Combustion Wheel 33128
Item #4705 Door Vent Assembly 33050
Item #4738 Plastic Bezel 32611
Item #4742 Black Door 33056 (Non Stocked Item)
Item #4743 White Door 33057 (Non Stocked Item)
Item #4755 Black Thermostat 32300
Item #4756 Brown Thermostat 38452 NLA
Item #4757 White Thermostat 38453
Item #4848 Blower Housing 30751 (Non Stocked Item)
Item #4852 Blower Housing Cover 32444
Item #4855 Wiring Harness 33060
Item #4856 Board & Breaker Bracket 33052 (Non Stocked Item)
Item #4865 Exhaust Adapter 33173 (Non Stocked Item)
Item #4869 Heat Exchanger 33301 (Non Stocked Item)
Item #4873 Door Gasket 33321
